Projektowanie sieci LAN
2002-2003 r.
Uwaga: wszystkie opisane dalej zasady należy stosować tylko w przypadku poważnych zleceń. Tylko kilka z tych zasad ma zastosowanie w przypadku amatorskich (np. osiedlowych) sieci komputerowych.
Uwaga 2: uwaga na uprawnienia, zwłaszcza w przypadku projektowania i montażu dedykowanej sieci elektrycznej.
Warunki, które powinien spełniać dobry projekt sieci komputerowej:
1. Realizacja oczekiwań zleceniodawcy,
2. Fachowa dokumentacja,
3. Możliwość rekonfiguracji i rozbudowy sieci,
4. Łatwość rekonfiguracji w przypadku awarii,
5. Niezależność uszkodzeń w różnych segmentach sieci,
6. Bezpieczeństwo danych i serwerów.
Kolejne zadania do wykonania podczas projektowania sieci komputerowej:
1. Umowa, zlecenie na wykonanie sieci.
2. Analiza wymagań zleceniodawcy:
- możliwości finansowe,
- bieżące i przyszłe procedury informatyczne obowiązujące w sieci zleceniodawcy,
- spostrzeżenia, wymagania pracowników (użytkowników),
- liczba pracowników niezbędnych do obsługi sieci (administratorów),
- zestawienie sprzętu (oprogramowania, jeśli wchodzi w zakres umowy).
3. Dokument zawierający założenia projektowe/dokumentację, czyli sposób realizacji wymagań wymienionych wyżej. Dokument powinien zawierać przede wszystkim:
- projekt sieci komputerowej:
::sposób podziału sieci na rejony okablowania RK (schemat i opis),
::schemat ogólny sieci,
::schemat i opis punktu centralnego sieci PCS,
::opis montażu i testowania okablowania,
::wykaz szaf dystrybucyjnych i ich wyposażenie,
::procedury odbioru sieci.
- schematy:
::schematy sieci komputerowej w rejonach okablowania na planach kondygnacji,
::schematy montażowe okablowania pionowego i poziomego w rejonach okablowania,
::schematy rozmieszczenia urządzeń aktywnych i pasywnych w rejonach okablowania.
- dokumentację projektowanego PCS (uwaga na wybór właściwej lokalizacji, uzgodnić ze zleceniodawcą, PCS może się pokrywać z budynkowym punktem dystrybucyjnym BPD):
::schemat rozmieszczenia sprzętu w PCS (serwery, centralne stacje dystrybucyjne, zasilacze UPS, itp.),
::schemat rozmieszenia urządzeń aktywnych i pasywnych w szafach dystrybucyjnych,
::listę materiałów i urządzeń niezbędnych do budowy PCS.
- projekt dedykowanej sieci elektrycznej (UPS itp., oprzewodowanie, listwy, kanały kablowe, separacja sieci komputerowej od sieci elektrycznej):
::opis rozwiązań zapewniających bezawaryjne zasilanie sieci i komputerów,
::opis rozwiązań zapewniających ochronę przeciwporażeniową i przed przepięciami atmosferycznymi,
::podział instalacji elektrycznej na rejony okablowania,
::opis montażu sieci elektrycznej,
::lista materiałów i urządzeń potrzebnych do instalacji sieci,
::lista wyposażenia rozdzielnic kondygnacyjnych,
::lista wyposażenia rozdzielnicy głównej,
::procedury odbioru dedykowanej sieci elektrycznej.
- harmonogram realizacji projektu: podział prac na etapy i harmonogramy poszczególnych etapów.
- uwaga na procedury odbioru, muszą być jasno zdefiniowane, mogą stanowić odrębny punkt, a nie być wpisane w projekty/dokumentację sieci komputerowej i elektrycznej.

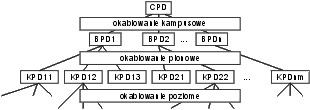

Stosowane skróty i terminy (patrz rysunek):
PCS - punkt centralny sieci, pomieszczenie, w którym lokuje się CPD, serwery, stację zarządzania siecią (ZSZ). Mogą być dwa PCS (drugi zapasowy). Zaleca się stosowanie nadmiarowej liczby przyłączy i portów, co umożliwia wznowienie pracy sieci w przypadku awarii.
CPD - centralny punkt dystrybucyjny,
BPD - budynkowy punkt dystrybucyjny,
KPD - kondygnacyjny punkt dystrybucyjny,
LPD - lokalny punkt dystrybucyjny,
Okablowanie poziome - kable, ułożone w listwach między KPD a BPD.
Zasady:
1. Nie wolno osiągać granic możliwości sieci/sprzętu.
2. Maksymalna długość kabla dla 5 kategorii: 3m do komputera, 90m kabla poziomego, 6m kabla krosującego.
3. Zgodnie z ISO: 10 metrów kwadratowych na miejsce pracy (nie oznacza to 1 gniazdka na 10m2, ale co najmniej 1 gniazdko na 10m2).
4. Każda kondygnacja musi być wyposażona w minimum 1 punkt dystrybucyjny. W przypadku pomieszczeń o powierzchni większej od 1000m2 lub w przypadku, kiedy okablowanie poziome przekracza 90 m należy wprowadzić dodatkowy punkt dystrybucyjny.
5. Powierzchnia punktu dystrybucyjnego PD (SPD) w zależności od obsługiwanej powierzchni (S):
- S 1000 m2 -> SPD min. 3.0x3.4m,
- S 800m2 -> SPD min. 3.0x2.8m,
- S 500m2 -> SPD min. 3.0x2.3m.
6. Maksymalna dozwolona ścieżka sygnału obejmuje 5 segmentów kabla połączonych 4 hubami. W takim przypadku 2 z tych segmentów mogą być użyte wyłącznie jako połączenia między hubami. Jeśli się nie da inaczej, należy podzielić sieć na domeny kolizyjne (podsieci) i wprowadzić switche.
7. Maksymalnie 1024 urządzenia na podsieć.
8. Maksymalna całkowita odległość w podsieci 500m.
